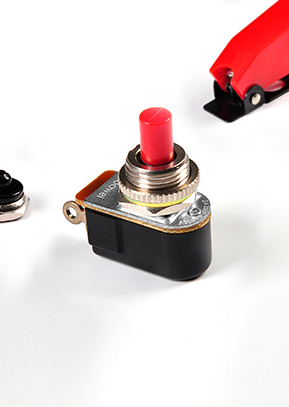

T601A1按式开关
产品详情



T600按式开关




·额定值Rating value:3A 250VAC   6A   125VAC







欧盟安全认证标志




美国联邦通信委员会认证




符合RoHS环保标准



·机械寿命Mechanical life: 50,000次操作以上一瞬电路

                                      50,000次操作以上持续电路

·电气寿命Electrical life:20,000次操作以上

·标准操作力Operating force:≤24N

·绝缘电阻Contact resistance:100MΩ(最小)

·环境温度Ambient temperature:-25℃~+80℃

·湿度Humidity:85%Rh以下

·介电强度Dielectric strength:1,000V RMS (最小)

·振动Vibration:10至55Hz 1.5mm 双振幅



  系列代号      按键代号 功能  端子 按钮颜色 其他要求



    系列代号

       · 按键代号

                · 功能

            · 端子

    · 按钮颜色

          · 任选项


                  T601


   A1


            塑料按钮


   A2


        金属按钮


   A3


          塑料按钮







                  1




   U

          20.png                     焊接





   X


          18#线










































   塑料按钮可选择颜色


   防水罩T700-1

 金属底座


   防水罩T700-3

 金属底座




 颈部密封T700-4

 塑料底座



 颈部密封T700-5

 金属底座





                     2







T600系列产品的设计,以适合大多数需要为基准,各种传动装置、衬套、端子及电路的选择,让这款多功能开关可以很容易融入不同的应用程序中。T系列的应用范

围:食品机械,发电机,工业控制,办公自动化和市场等。这些都是在低压AC/DC应用,以及使用适当的工作范围中。


尺寸图(mm)

(图示为U端子)
