A4196金属防水按钮开关绿色
产品详情

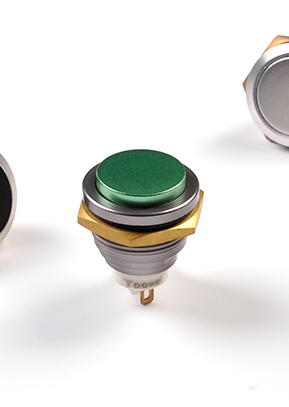

A4196防水按钮开关




·额定值Rating value:5A 250VAC   8A   125VAC




 配防水帽防水等级能达到IP67,具有防尘、防水、防油功能




欧盟安全认证标志




美国联邦通信委员会认证




符合RoHS环保标准



·机械寿命Mechanical life: 200,000次操作以上一瞬电路

                                      200,000次操作以上持续电路

·电气寿命Electrical life:100,000次操作以上

·标准操作力Operating force:<6N

·绝缘电阻Contact resistance:≥100MΩ

·环境温度Ambient temperature:-25℃~+80℃

·接触电阻Contact resistance:<50mΩ

·耐电压Withstand Voltage:1000V   50/60Hz 持续一分钟

·振动Vibration:10至55Hz 1.5mm 双振幅




系列代号      安装尺寸  外壳材质 按钮颜色 带灯选择 发光形式 按钮形式  功能   端子选择



系列代号·安装尺寸·外壳材质·按钮颜色·带灯选择·发光形式·按钮选择·功能·端子选择


A4























金属防水按钮





19





    5


不锈钢


    6


铝合金


    7


黑色

    8


金色

    9


灰色








































1


 无灯

2


 点灯

3


     圈灯

4

9.jpg 电源标识



   1


         凸面


   2


   平面/平面印字



















1:自锁

2:非自锁




   6


       焊接


   7


灌胶引线18#线









A4196系列金属防水按钮开关,整体防水按钮开关,防水等级达到IP67,安装尺寸为19mm。功能有自锁和非自锁(复位)两种,带灯与否、按钮颜色及按键

发光形式等可根据客户要求定制,广泛应用于美容器材、小型游艇、灯具、医疗设备、军用通信、智能网络设备等各类仪器仪表。







尺寸图(mm)

图示为焊接式端子



图示为全防水灌胶引线
