A4126金属防水按钮开关带灯灰色
产品详情

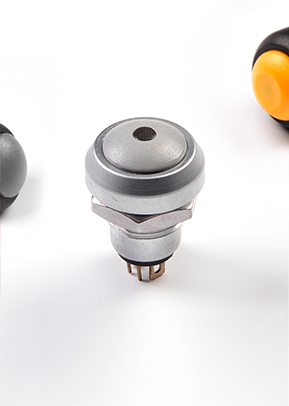

A4126防水按钮开关




·额定值Rating value:5A 250VAC   8A   125VAC




 配防水帽防水等级能达到IP67,具有防尘、防水、防油功能




欧盟安全认证标志




美国联邦通信委员会认证




符合RoHS环保标准



·机械寿命Mechanical life: 200,000次操作以上一瞬电路

                                      200,000次操作以上持续电路

·电气寿命Electrical life:100,000次操作以上

·标准操作力Operating force:<6N

·绝缘电阻Contact resistance:≥100MΩ

·环境温度Ambient temperature:-25℃~+80℃

·接触电阻Contact resistance:<50mΩ

·耐电压Withstand Voltage:1000V   50/60Hz 持续一分钟

·振动Vibration:10至55Hz 1.5mm 双振幅




系列代号      安装尺寸     端子  外形选择  功能  带灯选择 按钮颜色 按钮选择 外壳材质



系列代号·安装尺寸·端子选择·外形选择·功能·带灯选择·按钮颜色·按钮选择·外壳材质·按键发光


A4























防水按钮





12



   6


      焊接


   7


     18#线




8


  圆形


9


  方形


1:自锁

2:非自锁




































1


    1#按钮



    2#按钮


3


   3#按钮



5


   金属亮光面


6


   金属磨砂面



金属黑亮面


8 7.png

黑色塑料

1 9.jpg

2 10.jpg

3 11.jpg

4 12.jpg

5 13.jpg

6 14.jpg

7 15.jpg

8 16.jpg

9 17.jpg










A4126系列防水按钮开关,金属防水按钮开关,整体防水按钮开关,防水等级达到IP67,安装尺寸为12mm。根据材质可分为金属和塑料。功能有自锁和

非自锁(复位)两种,带灯与否、按钮颜色及按键发光形式等可根据客户要求定制,广泛应用于美容器材、小型游艇、灯具、医疗设备、军用通信、智能网

络设备等各类仪器仪表。






尺寸图(mm)

图示为一体式塑料外壳




图示为一体式金属外壳




图示为一体式全防水外壳
