A300防水按钮开关
 | ·额定值Rating value：5A 250VAC 8A 125VAC
|
配防水帽防水等级能达到IP67，具有防尘、防水、防油功能
欧盟安全认证标志
美国联邦通信委员会认证
符合RoHS环保标准
|
·机械寿命Mechanical life： 200,000次操作以上一瞬电路 200,000次操作以上持续电路 |
·电气寿命Electrical life：100,000次操作以上 |
·标准操作力Operating force：＜6N |
·绝缘电阻Contact resistance：≥100MΩ |
·环境温度Ambient temperature：-25℃~+80℃ |
·接触电阻Contact resistance：＜50mΩ |
·耐电压Withstand Voltage：1000V 50/60Hz 持续一分钟 |
·振动Vibration：10至55Hz 1.5mm 双振幅 |
系列代号 安装尺寸 端子 外形选择 功能 带灯选择 按钮颜色 按钮选择 外壳材质
| 系列代号 | ·安装尺寸 | ·端子选择 | ·外形选择 | ·功能 | ·带灯选择 | ·按钮颜色 | ·按钮选择 | ·外壳材质 | ·按键发光 |
A3
防水按钮
| 16
 |
6  焊接
7
18#线
|
8
圆形 |
1：自锁
2：非自锁 | 0： (无） 1： (R） 2： (G） 3： (Y） 4： (BL）
5： (W）
|
1： (R） 2： (B） 3： (GR） 4： (BL） 5： (O）
6： (Y） 7： (G） 8： (W)
|
1
1#按钮
3 2#按钮 | 5
金属不锈钢
8
黑色塑料
| 1 2 3 4 5 6
7 8 9
|
泰玮-提供专业的系统控制开关

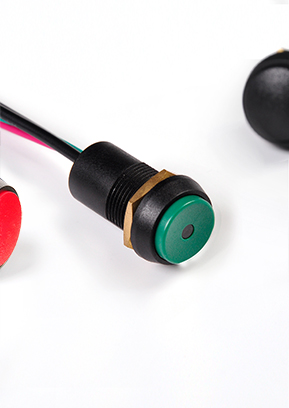

A300系列防水按钮开关，防水等级达到IP67，安装尺寸为16mm。按钮颜色等可根据客户要求定制，此款可做自锁和非自锁(复位)带灯和不带灯。材质可
分为不锈钢和塑料两种。广泛应用于美容器材、小型游艇、灯具、医疗设备、军用通信、智能网络设备等各类仪器仪表。
尺寸图（mm）
图示为焊接式金属外壳
图示为焊接式塑料外壳
图示为引线式全防水金属外壳
图示为引线式全防水塑料外壳
(R）
(G）
(BL）
(W）
(B）
(GR）
