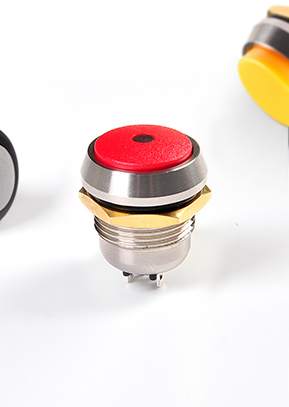

A3166金属防水按钮开关带灯红色
产品详情



A300防水按钮开关




·额定值Rating value:5A 250VAC   8A   125VAC




 配防水帽防水等级能达到IP67,具有防尘、防水、防油功能




欧盟安全认证标志




美国联邦通信委员会认证




符合RoHS环保标准



·机械寿命Mechanical life: 200,000次操作以上一瞬电路

                                      200,000次操作以上持续电路

·电气寿命Electrical life:100,000次操作以上

·标准操作力Operating force:<6N

·绝缘电阻Contact resistance:≥100MΩ

·环境温度Ambient temperature:-25℃~+80℃

·接触电阻Contact resistance:<50mΩ

·耐电压Withstand Voltage:1000V   50/60Hz 持续一分钟

·振动Vibration:10至55Hz 1.5mm 双振幅




系列代号      安装尺寸     端子  外形选择  功能  带灯选择 按钮颜色 按钮选择 外壳材质



系列代号·安装尺寸·端子选择·外形选择·功能·带灯选择·按钮颜色·按钮选择·外壳材质·按键发光


A3























防水按钮





16



   6


      焊接


   7


     18#线




8


  圆形


1:自锁

2:非自锁




































1


    1#按钮



    2#按钮



5


 金属不锈钢


8


   黑色塑料




1 9.jpg

2 10.jpg

3 11.jpg

4 12.jpg

5 13.jpg

6 14.jpg

7 15.jpg

8 16.jpg

9 17.jpg










A300系列防水按钮开关,防水等级达到IP67,安装尺寸为16mm。按钮颜色等可根据客户要求定制,此款可做自锁和非自锁(复位)带灯和不带灯。材质可

分为不锈钢和塑料两种。广泛应用于美容器材、小型游艇、灯具、医疗设备、军用通信、智能网络设备等各类仪器仪表。





尺寸图(mm)

图示为焊接式金属外壳



图示为焊接式塑料外壳


图示为引线式全防水金属外壳


图示为引线式全防水塑料外壳
